Apa itu ERD

Sebelum mengenal ERD kita harus mengenal yang namanya ER Model terlebih dahulu.

ER Model atau Entity-Relationship Model adalah sebuah model untuk mendeskripsikan sebuah entitas, atribut, dan relationship antar entitas dalam sebuah data. ER Model sendiri diperkenalkan pada tahun 1976 oleh P.P Chen. Seperti yang dijelaskan di atas ER Model memiliki objek dasar yang disebut entitas, entitas itu sendiri memiliki atribut dan dapat berhubungan dengan entitas lain melalui relationship. Fungsinya tidak lain hanyalah menjadi jembatan antara objek nyata dengan basis data.

Lalu apa hubungannya dengan ERD

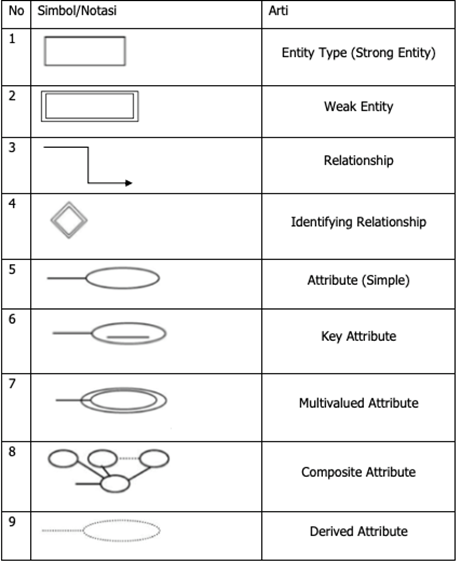

ERD atau Entity Relationship Diagram merupakan kumpulan entitas dari ER Model yang telah dihubungkan dengan atribut dan relasinya, dengan kata lain ERD adalah diagram yang menggambarkan ER Model itu sendiri menggunakan beberapa notasi dan simbol. Berikut ini adalah notasi dan simbol yang terdapat dalam ERD

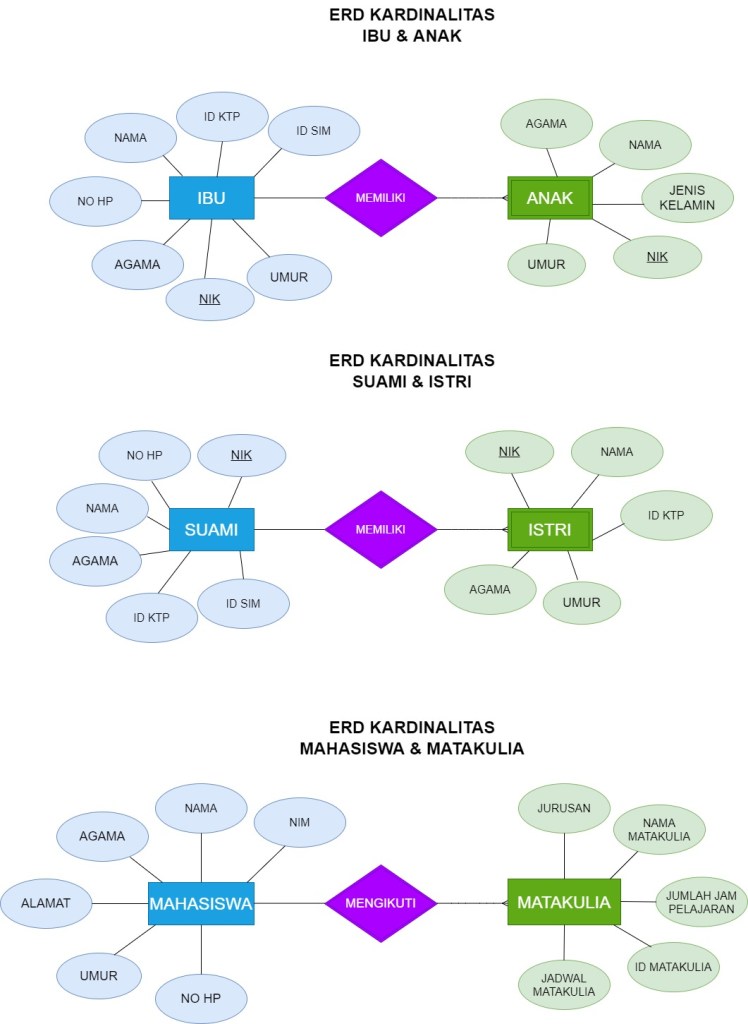

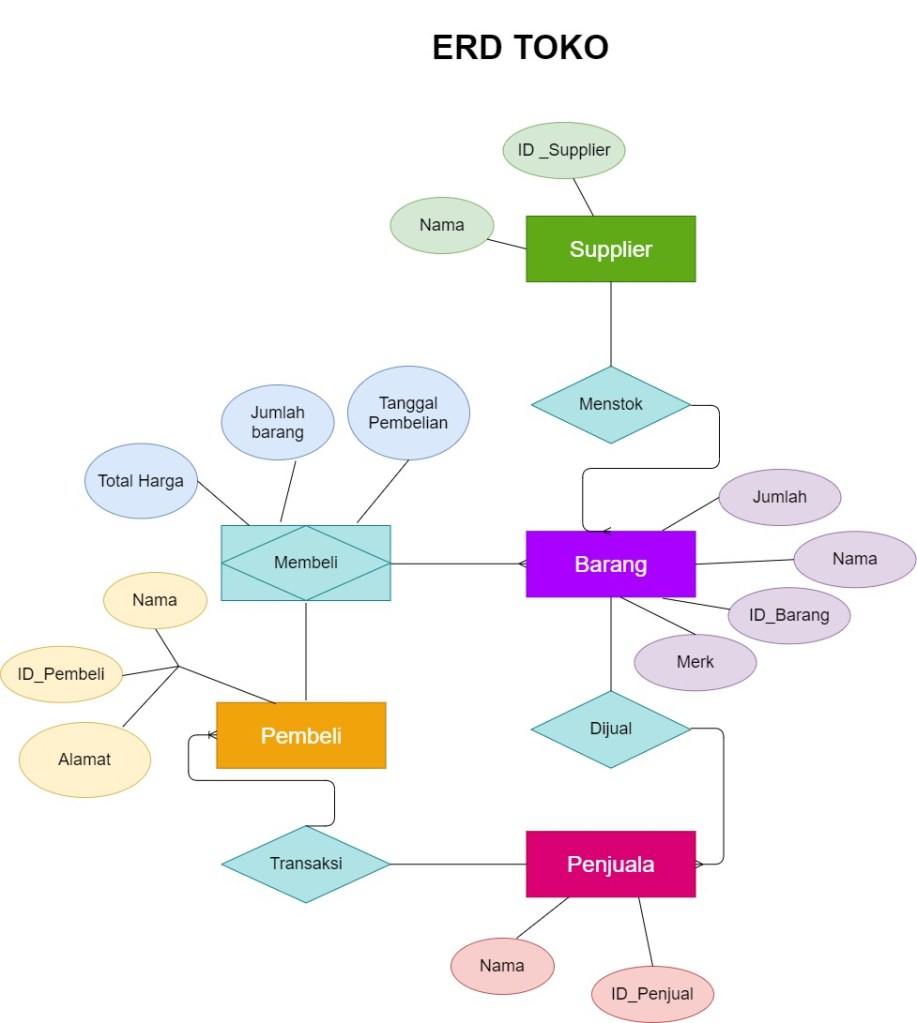

Dibawah ini adalah beberapa contoh ERD

Sekian sedikit materi yang saya share semoga bermanfaat 🙂
